千兆水晶头怎么制作?千兆水晶头正确制作姿势分享

来源:网络 发布时间:2022-07-24 浏览:962

最近无意中在百度看到千兆水晶头的接法, 其中不乏不完整或有错误之处的。归纳一下不外乎就是:1、只介绍双绞线一端而没有提供另一端的接法,2、介绍的是百兆直通网线或以百兆交叉线代替千兆线的接法。

下面来介绍一下千兆水晶头的标准接法。

首先,介绍排列线序(8芯双绞线的排列顺序):

千兆的线序1---一端为:1橙白,2橙,3绿白,4蓝,5蓝白,6绿,7棕白,8棕。 另一端:1绿白,2绿,3橙白,4棕白,5棕,6橙, 7蓝,8蓝白。

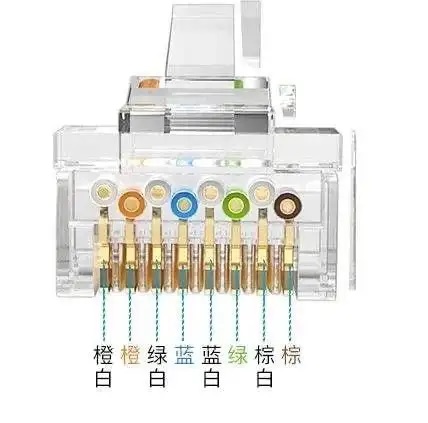

千兆水晶头的标准排列线序

千兆的线序2---一端为:1橙白,2橙,3绿白,4棕白,5棕,6绿,7蓝,8蓝白。 另一端:1绿白,2绿,3橙白,4蓝,5蓝白,6橙,7棕白,8棕。

千兆水晶头的标准排列线序

接着,说说水晶头的压制方法:

物料:要求我们最好要用六类网线和六类水晶头来做千兆连接线,虽然超五类线在千兆接法、短距离时也会达到满意的1000Mbps传输速率。六类水晶头不同于传统的超五类水晶头,它由两部分组成:内部的分线件和外壳。

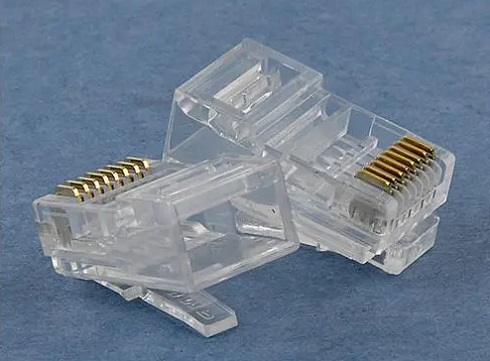

千兆水晶头

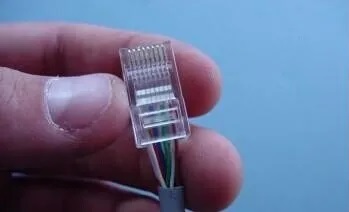

姿势:(水晶头的拿法)掌心朝向自己,将新水晶头拿在左手拇指与食指之间,有塑料弹片的一面朝外,水晶头长方形开口一端向下,这样看得见8条细金属pin的一端向上,并且有金属pin的这一面正好朝着我们。

千兆水晶头的标准排列线序

具体制作步骤如下:

将六类双绞线套管自端头剥开,将双绞线中间的十字骨架剪掉。

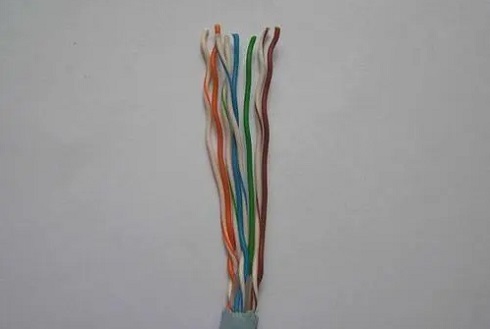

将双绞线解纽,注意解纽的长度不能太长,并将解纽后的各股线理直。将线按标准的顺序理齐,一般按照568B标准线序。

在总体线序正确的前提下,将8芯线在空间上略微错开成上下两排,以便更易于穿入分线件,注意穿入时线序不要弄错。

将水晶头内部分线件沿导线往下拉,直至到未解纽的部分,然后齐前端剪去多余的部分。将上一步做好的线缆插入水晶头外壳中,注意插入方向。

将上面做好的水晶头放入压线工具用力压紧。

这样整个网线水晶头就制作好了。
